一、 应用范围

本产品适用于符合国标GB17761-2018规定的电动自行车充电；设备提供充电端口，用户将电动自行车原配充电器连接本设备输出端口后，通过扫码启动设备给电动自行车充电。在充电过程中本设备通过内置电路对充电过程的功率、电量、温度等参数进行采集处理，并对充电过程提供电量计量、过充保护、温度保护、充电过程防护（过压、欠压、过流、短路、漏电等防护）。

设备带有4G无线通讯模块，配置专用的物联网卡，可实时和充电平台进行信息交互，精准的将充电过程数据信息上传平台。

二、 使用条件

三、 产品特点

3.1 设计优良

n 采用标准化安装组件，可快速安装；

n 支持10路插座输出，单路支持最大10A输出，设置最大输出总功率6.6kW；

n 支持刷卡、微信扫码、APP扫码等多种启动方式，操作便捷；

n 功能模块定制开发，集成为一块电路板，易维护，易扩展。

3.2 计量精准

n 电表级计量精度，准确度大于等于2级；

n 实时采集充电电流、功率、电量；

n 支持实时计费，计费更精准。

3.3 安全可靠

n 插座采用防火材质，防阻燃等级V2；

n 防护等级IP54；

n 过压/欠压保护：具有充电电压检测，过压、欠压告警及保护功能；

n 过流保护：具有充电电流检测，过流告警及保护功能；

n 过充保护：充电超过最大充电时长限制（默认可调），自动断电；

n 短路保护：设备端实时监测插头连接短路，若短路则不供电；

n 高温预警：实时监测设备温度，并能在高低温充电时告警及保护；

n 空载保护：待机状态下，设备不供电；

n 防触碰保护：插座设置“保护门”，预防儿童误触。

3.4 智能高效

n 智能语音播报；

n 支持OTA远程控制；

n 实时告警，降低安全隐患；

n 充电站无人化管理，降低运维成本；

n 智能运维，掌上查看站点情况；

n 简单易用，刷卡或扫码都可轻松开启充电；

n 支持插座独立二维码扫码充电；

n 计费灵活：按功率、时间、电量灵活计费，且可实时退款；

n 支持4G独立联网，通信速度更快，信号更稳定，覆盖范围更广；

n 具有定时充电、定电量充电、充满自停功能；

n 监控管理平台可监控设备工作状态，能实时监控设备故障，并发出告警；

n 断电续充：设备具有充电记忆功能，异常停电时再来电可自动继续充电；

n 充电时，设备智能语音播报充电信息，通过APP能够查询到运行状态、空闲插座、充电功率、充电时间、计费信息、故障提示信息等信息。

设备指示灯状态如下：

四、 外观尺寸

外观尺寸：300mm*400mm*100mm

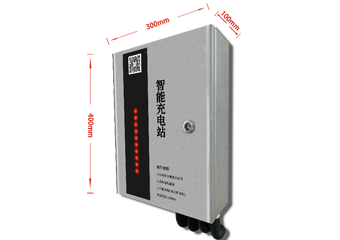

集中式充电桩外形图

五、 产品参数

5.1 产品技术参数

5.2 设备保护参数

六、 使用方法

6.1 刷卡充电

1） 将充电器插头插入插座，确保正常连接；

2） 将IC卡在充电桩刷卡区域刷卡，提示刷卡成功，选择插座编号；

3） 启动充电，充电正常；

6.2 扫码充电

1） 将充电器插头插入插座，确保正常连接；

2） 用户手机微信扫描插入充电器插座的二维码；

3） 设置充电时间或电量，点开始充电，启动充电进入充电中；

注：当余额不足时，可通过微信充值。

七、 安装环境要求

n 远离易燃、易爆和腐蚀性源；

n 远离电磁干扰源；

n 远离发热源，充分考虑桩周围空间，利于散热；

n 室外安装需有防雨措施。
